固定投切高壓濾波補償裝置（FCG）

? ? ? ?該裝置主要由濾波電容器、濾波電抗器及無感電阻器等組合成濾波回路，此回路與諧波源并聯。在實際應用中根據諧波電流的特點及系統所需無功情況進行設計，使得該濾波裝置向濾波電流提供一個低阻抗通道，使諧波電流大部分流入濾波器，從而使供電系統電壓畸變減??；而對于基波頻率（50Hz），濾波器可向系統提供無功功率，以提高功率因數，達到無功補償?shù)男Ч?/p>

本公司生產的高壓諧波濾波裝置以治理諧波為主，兼顧無功功率補償。一方面可使電力諧波降低至國家標準以內，另一方面還可以提供無功功率，提高功率因數。總之，高壓諧波濾波器是高壓系統解決諧波“污染”，將損節能行之有效的方法。可廣泛應用于冶金、石化、礦山、造紙、給排水等企業。

產品特點：

• 濾波電容器由多臺電容器單元串并聯組合而成，為便于分相調諧采用單相結構的濾波電容器。濾波電容器體積小、損耗低、運行溫度低；
• 濾波電抗器采用單相干式空心結構，電感值±5%連續可調；采用“一”字形或“品”字形，亦可采用三相疊裝垂直的安裝形式；
• 濾波器裝置結構形式采用柜式或構架式結構。構架式結構其整套裝置用圍欄隔離；
• 具有過電流、電流速斷、過電壓、欠電壓、三相不平衡等保護，均采用濾波器專用微機保護；
• 單臺電容器采用跌落式熔斷器保護。

技術參數：

• 額定電壓：6KV、10 KV、35 KV、110 KV
• 基本頻率：50Hz
• 調諧頻率：2次、3次、4次、5次、7次、11次、13次及以上
• 主接線形式：星形或雙星形
• 工作方式：連續工作
• 安裝地點：戶內或戶外

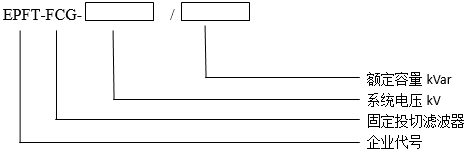

型號說明：
